Ｖ型ダイポールアンテナ関係自作品
|
V型ダイポールアンテナ(アンテナ)の製作
アンテナ本体と本アンテナの主役となるコイルユニット部です。
市販品はＬの可変をモータードライブで行っていますが、
本品は、リレーの切替えで、Ｌを可変しています。
エレメントの保持にはグラスファイバー製のつり竿（筆者は３．６ｍもの）を
９０度の角度でアルミ板（厚さ3mm）に固定しました。
つり竿の長さ（＝エレメントの長さ）は長ければ長い程、効率が高まりますが、
運用周波数の１／４λ（片側）以上になるとコイル（インダクタンス）は、
不要になるので注意します。

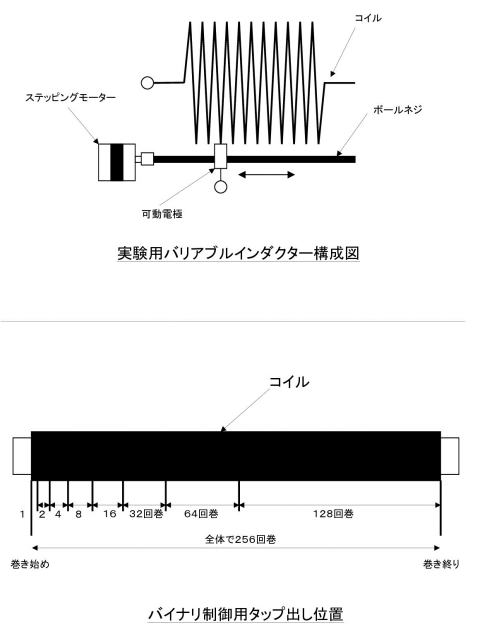

コイルは安価で手軽に入手できる塩ビパイプ（ＨＴ１３）に
φ１．０mmのポリウレタン銅線を２５６回密巻きします。
ズレ防止で塩ビパイプに紙テープを貼っておくと良いかもしれません。
塩ビパイプ外形が約１８mmありますので、
左右エレメント分、約３０m程度のポリウレタン銅線が必要になります。
アンテナチューナー無しでも運用バンドに適したマッチングを手元で、
コントロールすることが可能となりました。
この機能は大変便利でローカル局からも非常に好評です。
| アンテナ外観 |
 |
| アンテナ外観２ |
 |
| コイルユニット |
 |
| リレー基板 |
 |
| ドライブユニット |
 |
| リレードライブ基板 |
 |

|
|
|
